Технические данные
Характеристики
ПитаниеAC 230 В
Присоединение к валупосадка 12x12 мм, сквозной полый вал
Всп. переключатели2 × SPDT
Возврат при отказе питаниянет
Время хода<60 с / 90°
Управлениеоткр/закр
Крутящий момент25 Н·м
НазначениеДля клапанов дымоудаления
Тип приводаповоротный
СерияBEE
ПроизводительBelimo
Подробно
Описание

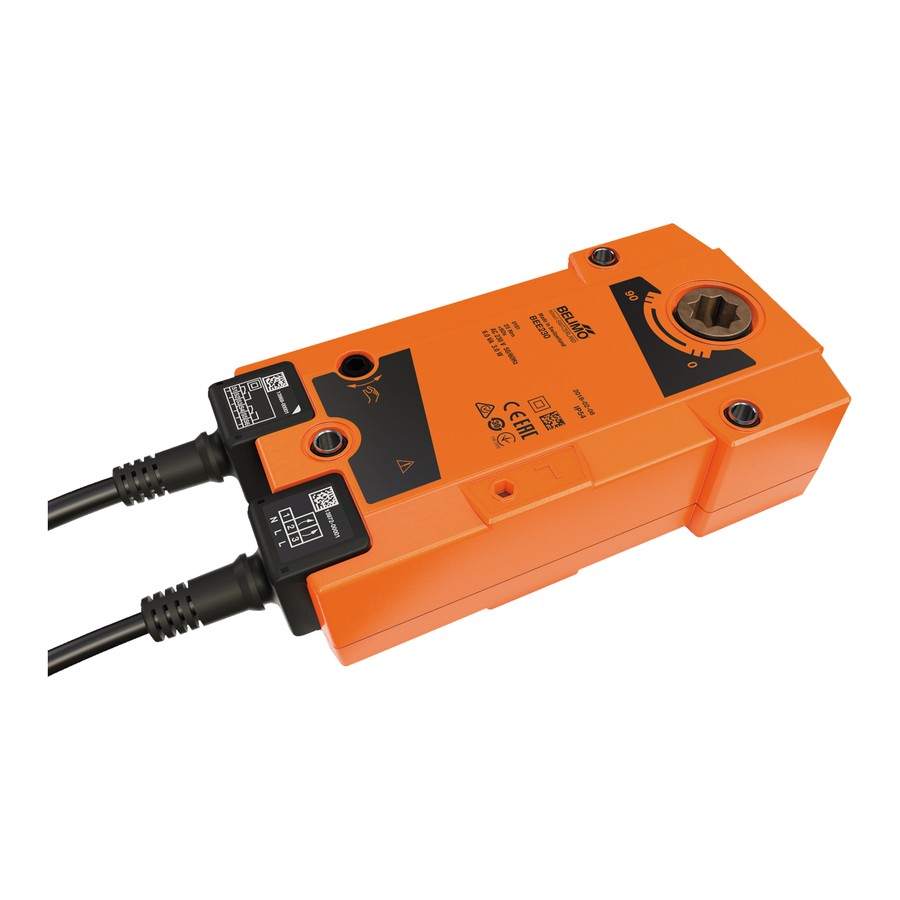

Электропривод Belimo BEE230 (25 Н·м) — привод клапана дымоудаления. Крутящий момент 25 Н·м. Питание AC 230 В, управление: откр/закр.
Как работает
Привод клапана дымоудаления: в дежурном режиме клапан закрыт, по сигналу пожарной автоматики привод открывает створки и удерживает их. Положение подтверждается встроенными вспомогательными переключателями.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Safety Position Lock™Безопасное положение фиксируется механически: при снятии питания заслонка гарантированно возвращается пружиной и удерживается.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Сигнализация положенияВстроенные вспомогательные переключатели передают в систему автоматики подтверждение фактического положения створок.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC 230 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 198…264 В
Порог включения, мин. напряжение
AC 198 В
Порог выключения, макс. напряжение
AC 50 В
Потребляемая мощность в работе
3,5 Вт
Потребляемая мощность в покое
0,4 Вт
Расчётная мощность для выбора кабеля
6 В·А
Пусковой ток (Imax)
4,0 А при 5 мс
Вспомогательный переключатель
2×SPDT
Коммутационная способность всп. переключателя
1 мА…3 А (0,5 А индуктивная), DC 5 В…AC 250 В
Точки срабатывания всп. переключателя
5° / 80°
Допуск
±3°
Подключение питания / управления
кабель 1 м, 3×0,75 мм², безгалогенный (FRNC)
Подключение всп. переключателя
кабель 1 м, 6×0,75 мм², безгалогенный (FRNC)
Функциональные параметры
Крутящий момент двигателя
25 Н·м
Направление движения
выбирается способом установки
Ручное управление
рукояткой
Угол поворота
макс. 95°
Время хода двигателя
<60 с / 90°
Уровень звуковой мощности, двигатель
58 дБ(А)
Механическое присоединение
посадка 12x12 мм, сквозной полый вал
Индикация положения
механический, стрелочный указатель
Ресурс
не менее 10 000 циклов
Безопасность и условия эксплуатации
Класс защиты IEC/EN
II, усиленная изоляция
Класс защиты всп. переключателя
II, усиленная изоляция
Степень защиты IEC/EN
IP54
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2014/35/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Тип действия
Type 1.B
Импульсное напряжение питания / управления
4 кВ
Импульсное напряжение всп. переключателя
4 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…55°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,1 кг
Чертёж и схемы подключения

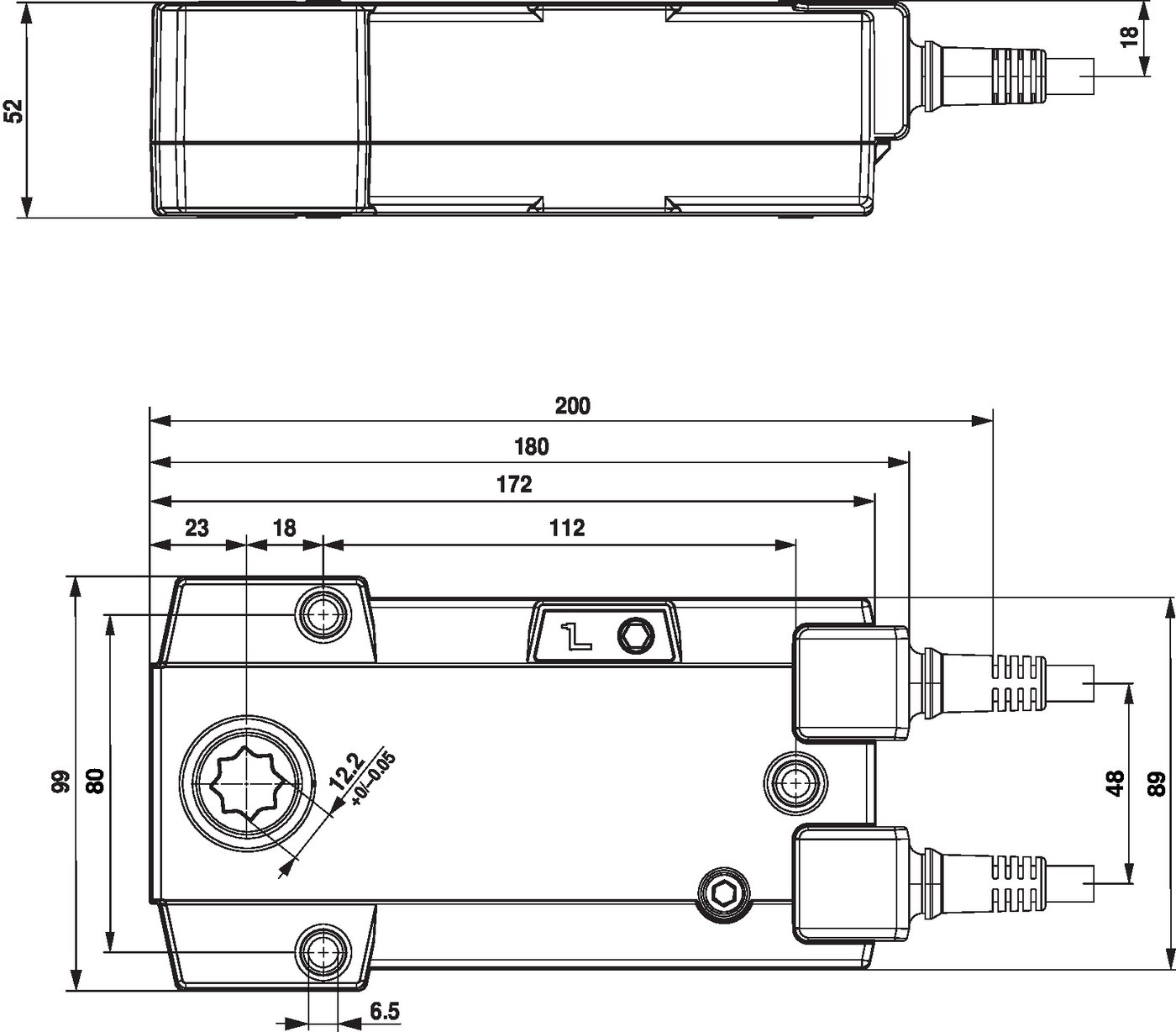

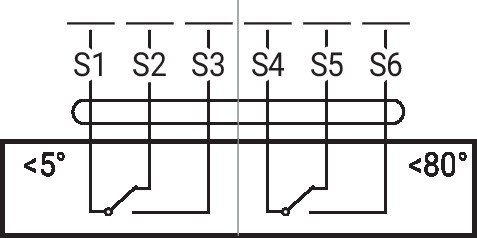

Габаритный чертёж, ммСхема подключения
Где применяется
клапаны дымоудаления систем противодымной защиты
клапаны компенсации и подпора воздуха
сертифицированные клапаны производителей с валом 12×12 и 14×14 мм
Как подобрать и смонтировать
Питание. AC 230 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. откр/закр.
Вал. посадка 12x12 мм, сквозной полый вал. Проверьте размер и длину посадочной части вала заслонки.
Сигнализация. 2 × SPDT — подключите к входам контроллера для подтверждения положения створок.
Совместимость. Привод подбирается под конкретный сертифицированный клапан: сверяйте момент, вал и схему подключения с паспортом клапана.
Аксессуары
Наименование
Тип
Рукоятка ручного управления 40 мм
ZKN1-B
Рукоятка ручного управления 63 мм
ZKN2-B
Рукоятка ручного управления, гибкая
ZFHC-B
Защитный чехол с проволокой, упаковка 100 шт.
ZSD-B.1
Кронштейн SN2-C7 для BFL, BFN, BFA, BEN, BEE
ZSN-B
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
