Электропривод Dastech FS-10N24S-B 10 Н·м, 24 В, под Болид С2000-СП4
⚙️ Подбор и заказ
Характеристики
Описание
Как работает
Реверсивный привод открывает и закрывает заслонку двигателем в обе стороны, без пружины: при пропадании питания клапан остаётся в том положении, в котором был. Это требование к нормально закрытым клапанам и клапанам дымоудаления — они должны открываться по сигналу пожарной автоматики и сохранять положение. Противоударный металлический корпус рассчитан на работу в шахтах и каналах противодымной вентиляции.
Что это даёт
Технические характеристики
| Модель | FS-10N24S-B |
| Назначение | Электропривод клапана дымоудаления |
| Крутящий момент, Н·м | 10 |
| Площадь заслонки, м² | до 1,5 |
| Напряжение питания | 24 В AC/DC |
| Управление | 2- и 3-позиционное (открыто/закрыто) |
| Возвратная пружина | без возвратной пружины, реверсивный |
| Время поворота | 45 с |
| Угол поворота | до 95° |
| Потребляемая мощность | 5 Вт в движении / 0,5 Вт в удержании |
| Вспомогательные переключатели | 2 переключателя (SPDT) |
| Вал заслонки | □12×12 мм; втулки-переходники 8×8 и 10×10 мм |
| Длина вала | от 90 мм |
| Ручное управление | есть |
| Уровень шума | не более 45 дБ(А) |
| Степень защиты | IP54 |
| Рабочая температура | −20…+50 °С |
| Температура хранения | −30…+80 °С |
| Влажность | 95 % отн. влажности, без конденсата (EN 60730-1) |
| Ресурс | 60 000 циклов |
| Габариты (Д×Ш×В), мм | 156×98×59 |
| Масса, кг | 1,7 |
| Производитель | Dastech |
Модификации на этой платформе
Все модели группы собраны в одном корпусе и отличаются питанием, управлением и наличием переключателей.
| Модель | Момент, Н·м | Питание | Управление | Переключатели |
|---|---|---|---|---|
| FS-10N220S-B | 10 | 230 В | откр./закр. | 2 |
| FS-10N24S-B | 10 | 24 В | откр./закр. | 2 |
| FS-15N220S-B | 15 | 230 В | откр./закр. | 2 |
| FS-15N24S-B | 15 | 24 В | откр./закр. | 2 |
Расшифровка маркировки
FS-10N24S-B- FS — серия: реверсивные приводы клапанов дымоудаления
- 10N — крутящий момент 10 Н·м
- 24 — напряжение питания 24 В AC/DC
- S — 2 встроенных вспомогательных переключателя положения
- B — исполнение для прямого подключения к блоку «Болид» С2000-СП4/220

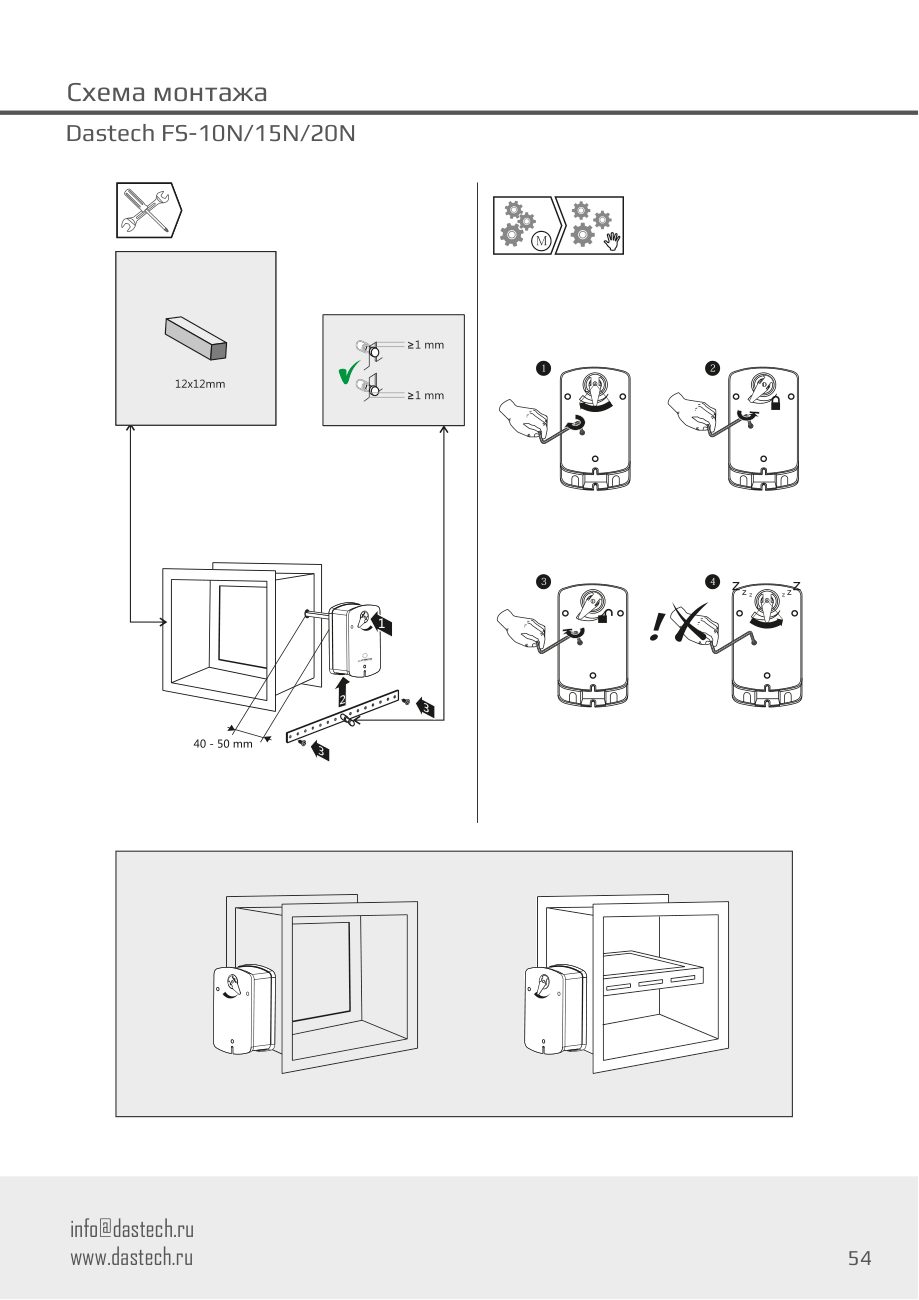

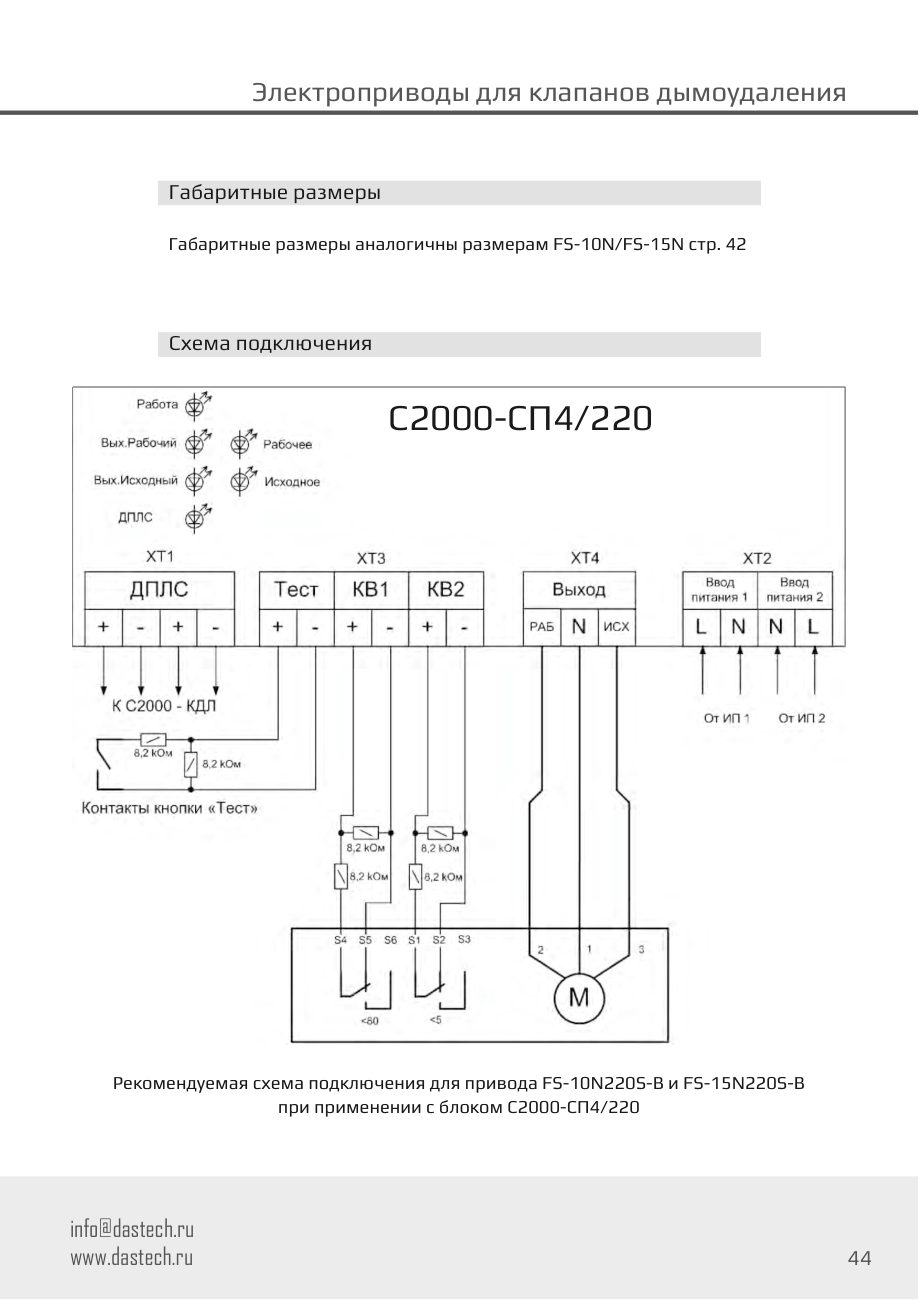

Размеры, подключение и монтаж
Где применяется
- Клапаны дымоудаления (КДМ, КЛАД и аналоги) в шахтах и каналах
- Нормально закрытые противопожарные клапаны
- Клапаны подпора воздуха в лифтовые шахты и лестничные клетки
- Дымовые люки и клапаны с квадратным валом 12×12 мм
- Замена реверсивных приводов Belimo BLE / BE и аналогов
Как подобрать
- Площадь заслонки: ширина × высота в метрах. Привод FS-10N24S-B рассчитан на заслонку до 1,5 м²; для плотных и утеплённых клапанов берите запас 20–30 %
- Нужна ли защитная функция: пружина (AR, FR) закрывает заслонку при пропадании питания, приводы DA и FS остаются в текущем положении
- Питание — по щиту: 24 В AC/DC от блока питания автоматики или 230 В AC напрямую от сети
- Управление — по контроллеру: открыто/закрыто для реле и термостатов, 0–10 В для плавного регулирования
- Вал заслонки: □12×12 мм; втулки-переходники 8×8 и 10×10 мм, длина от 90 мм
- Для прибора «Болид» С2000-СП4/220 берите исполнение B — оно подключается без дополнительных реле
Смотрите также
Важно знать
Производитель испытывает приводы вне канала, без учёта давления воздуха. Клапаны разных заводов создают разную нагрузку на вал: уточняйте требуемый момент у изготовителя клапана или берите привод следующей ступени.
Тип привода (с пружиной или реверсивный) определяется типом клапана: нормально открытый ОЗК — привод с возвратной пружиной FR, нормально закрытый клапан и клапан дымоудаления — реверсивный FS. Замена одного на другой меняет логику срабатывания клапана.
Цена и сроки — по запросу. Пришлите модель и количество — ответим в течение рабочего дня: подтвердим наличие у производителя, срок поставки и стоимость с доставкой. Поможем подобрать замену приводам Belimo, Lufberg, Nanotek и подготовим счёт для юрлица с НДС.
