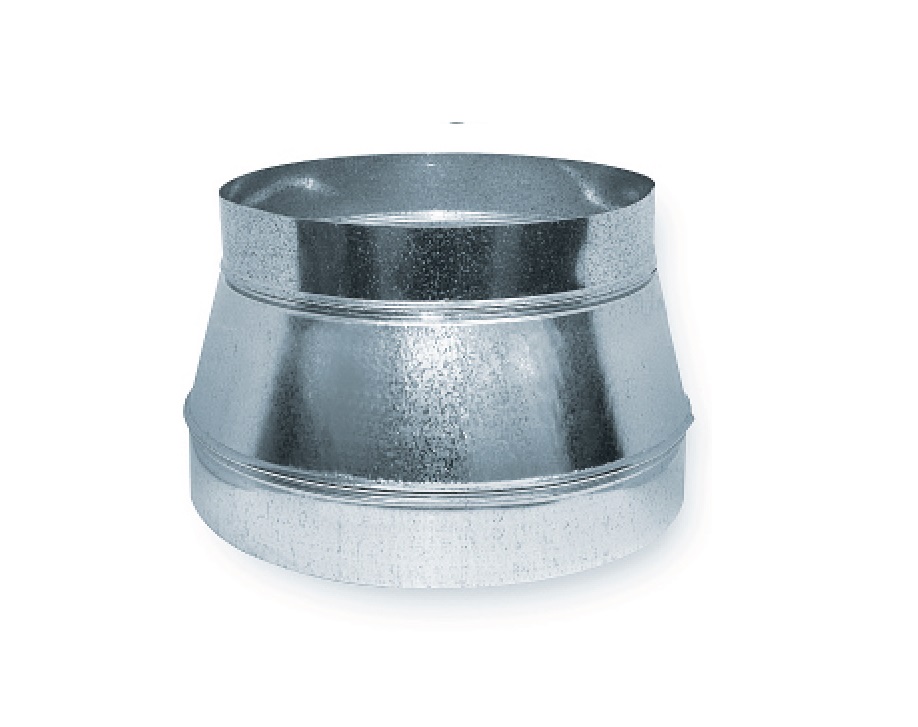

Переход круглый

Переход круглый — фасонная деталь для плавного соединения круглых воздуховодов разного диаметра. В обозначении задаются больший диаметр D, меньший d и длина L. Присоединение — ниппельное (НП), фланцевое (ФЛ) или под резинку (РЗ), по тому, как собрана остальная трасса.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• смена диаметра магистрали после ответвлений
• подключение оборудования с круглым патрубком другого диаметра
• стыковка спирально-навивных участков разных диаметров
• вытяжные ветки от зонтов и местных отсосов
• вертикальные стояки, где сечение уменьшается по мере отбора воздуха

Условное обозначение

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• указать оба диаметра — больший D и меньший d
• выбрать длину L и исполнение (тип 1 либо типы 2, 3) по таблице типоразмеров
• задать толщину стали t в соответствии с толщиной смежных воздуховодов
• указать тип соединения — НП, ФЛ или РЗ; если торцы стыкуются по-разному, оговорить каждый
• если нужного исполнения в таблице нет — по специальному заказу возможно изготовление переходов любого исполнения

Монтаж и эксплуатация

• ниппельный конец заводится в воздуховод, фланцевое соединение собирается на болтах с прокладкой, исполнение «под резинку» — в раструб с уплотнительным кольцом
• подвесы ставятся на смежных прямых участках: переход не работает как опора
• патрубки нельзя овализовать при подгонке — деформированный торец не даёт плотного стыка
• плотность соединений проверяется до закрытия узла изоляцией или подшивкой
