Вентилятор крышный SVOV 21-12-5

Крышные вентиляторы с осевыми рабочими колёсами типа SVOv 21-12 поставляются в разобранном виде, в комплект поставки входит два элемента: ∙ вентилятор осевой в виде полностью готового к монтажу моноблока; ∙ защитный зонт, предохраняющий проточную часть вентилятора от атмосферных осадков. Комплект крепежа, необходимый для крепления зонта к вентилятору, поставляется по дополнительному требованию заказчика. При монтаже вентиляторов предлагается использовать следующие изделия (дополнительная комплектация): ∙ стакан монтажный типа SТМ-ОСВ со встроенным обратным клапаном.

Описание

Выход воздуха осуществляется по-прежнему вдоль оси вращения рабочего колеса, со стороны приводного электродвигателя, в нижней плоскости вентилятора. Крышные вентиляторы с осевыми колёсами, применяющиеся в системах противодымной вентиляции, изготавливаются в единственном конструктивном исполнении: рабочее колесо вентилятора монтируется непосредственно на вал приводного электродвигателя. При этом приводной электродвигатель располагается непосредственно в потоке перемещаемой среды, поэтому допустимая температура перемещаемой среды имеет ограничение по верхнему пределу: до +60°С.

Вентиляторы подпора воздуха не имеют эксплуатационных ограничений, продиктованных требованиями Федерального закона «Технический регламент отребованиях пожарной безопасности» и ГОСТ Р53302-2009 «Оборудование противодымной защиты зданий и сооружений. Вентиляторы. Метод испытаний на огнестойкость», так как перемещаемой средой является обычный наружный воздух с температурой равной температуре окружающей среды. Вентиляторы изготавливаются с рабочими колёсами правого вращения— рабочее колесо вращается почасовой стрелке при взгляде на вентилятор со стороны всасывающей части (со стороны рабочего колеса).

Технические характеристики

Основные узлы, детали и элементы конструкции вентилятора

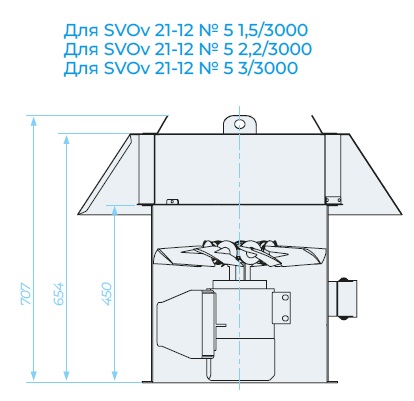

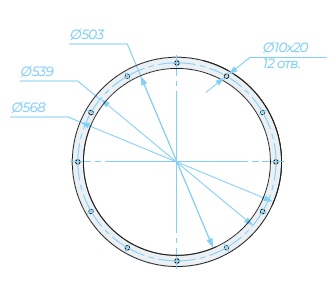

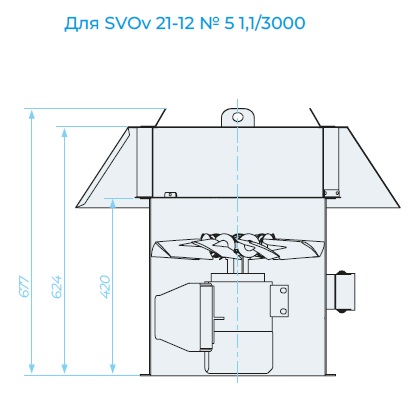

Чертежи, схемы и габариты
