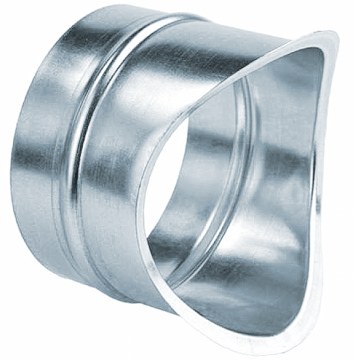

Врезка в круглый канал круглого сечения

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Врезка в круглый канал круглого сечения

Техлист Врезка в круглый канал круглого сечения (PDF)Скачать ↓Руководство по монтажу круглых воздуховодов (PDF)Скачать ↓Сертификат соответствия на воздуховоды и детали (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Круглая врезка предназначена для присоединения системы воздуховодов одного диаметра системе воздуховодов другого диаметра.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд СВОК

Подробно

Описание

Диаметр100-1000мм

Высот30-60мм

Примечание

Для D 1 0 0 – 3 1 5 — A = 4 0 м м , D 3 5 5 – 8 0 0 — A = 6 0 м м , D 900 и выше — A=100 мм.

Для D 1 0 0 – 355 — t = 0, 55 м м , D 4 0 0 – 9 0 0 — t = 0,7 м м , D 1000 и выше — t=1,0 мм.

Врезка крепится механически к воздуховоду с помощью рорзаклепок или саморезов. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнителя.

Тип соединения

НП — ниппельное ФЛ — фланцевое РЗ — под резинку

Технические характеристики

D, мм	d, мм	S, м2	H, мм
100	100	0,03	30
125	100	0,03
125	0,04
160	100	0,03
125	0,04
160	0,06
200	100	0,03
125	0,04
160	0,05
200	0,08
250	100	0,03
125	0,04
160	0,05
200	0,07
250	0,11
315	100	0,03
125	0,07
160	0,05
200	0,07
250	0,09
315	0,15
355	125	0,04
160	0,05
200	0,07
250	0,09
315	0,13
355	0, 21
400	160	0,05
200	0,06
250	0,09
315	0,12
355	0,15
400	0, 24
500	200	0,06
250	0,08
315	0,12
355	0,17
400	0, 21
500	0, 33
630	250	0,08
315	0,11
355	0,16
400	0,19
500	0, 23
630	0,46
710	250	0,1	60
315	0,14
355	0, 20
400	0, 24
500	0, 33
630	0,49
710	0,64
800	400	0, 23
500	0, 32
630	0,46
800	0,67
900	500	0, 31
630	0,44
710	0,54
800	0,68
1000	500	0, 30
630	0,42
800	0,64
1000	1,08

Чертежи, схемы и габариты

Габаритные размеры и схема — Врезка в круглый канал круглого сечения — Габаритные размеры и схема

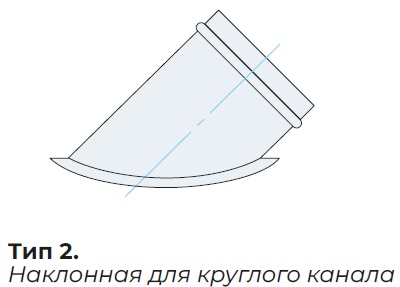

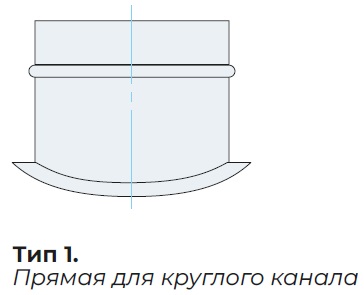

Типы исполнения — Врезка в круглый канал круглого сечения — Типы исполнения

Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение врезка, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
