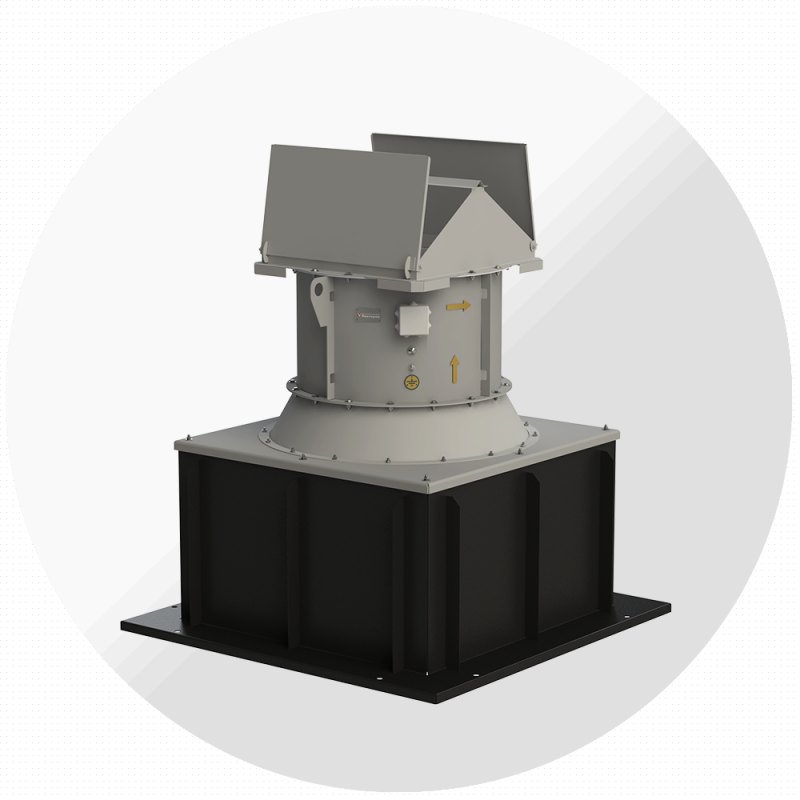

Крышный вентилятор ВКО-К-13-284 №7,1 с обратным клапаном, Ø710 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКО-К-13-284 №7 — крышный осевой вытяжной вентилятор со встроенным обратным клапаном завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 21 исполнение по двигателю: производительность от 2600 до 26 100 м³/ч, полное давление до 585 Па, мощность 0,37–7,5 кВт.
Отличается от ВКО-13-284 встроенным обратным клапаном: при остановке двигателя лепестки закрывают сечение, наружный воздух и осадки не попадают в помещение.
Исполнения по электродвигателю
ВКО-К-13-284 построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-7,1-2,2-1500 | 12 | 17 | 5300–11 100 | 393…93 | 373…1 | АИР90L4 | 2,2 | 1420 |
| ВКО-К-13-284-12к/20-7,1-2,2-1500 | 12 | 20 | 6500–14 100 | 436…153 | 406…0 | АИР90L4 | 2,2 | 1420 |
| ВКО-К-13-284-12к/25-7,1-3-1500 | 12 | 25 | 8800–16 900 | 455…220 | 400…0 | АИР100S4 | 3 | 1410 |
| ВКО-К-13-284-12к/30-7,1-3-1500 | 12 | 30 | 11 400–19 900 | 492…306 | 389…0 | АИР100S4 | 3 | 1410 |
| ВКО-К-13-284-12к/35-7,1-4-1500 | 12 | 35 | 13 400–21 700 | 530…362 | 387…0 | АИР100L4 | 4 | 1410 |
| ВКО-К-13-284-12к/40-7,1-5,5-1500 | 12 | 40 | 15 000–23 900 | 564…445 | 387…0 | АИР112M4 | 5,5 | 1440 |
| ВКО-К-13-284-12к/45-7,1-7,5-1500 | 12 | 45 | 17 900–26 100 | 585…514 | 344…0 | АИР132S4 | 7,5 | 1455 |
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-7,1-0,55-1000 | 12 | 17 | 3400–7100 | 164…39 | 156…0 | АИР71В6 | 0,55 | 920 |
| ВКО-К-13-284-12к/20-7,1-0,55-1000 | 12 | 20 | 4200–9100 | 182…64 | 169…0 | АИР71В6 | 0,55 | 920 |
| ВКО-К-13-284-12к/25-7,1-0,75-1000 | 12 | 25 | 5700–10 900 | 190…92 | 167…0 | АИР80А6 | 0,75 | 920 |
| ВКО-К-13-284-12к/30-7,1-1,1-1000 | 12 | 30 | 7400–12 800 | 205…128 | 162…0 | АИР80В6 | 1,1 | 920 |
| ВКО-К-13-284-12к/35-7,1-1,1-1000 | 12 | 35 | 8700–14 000 | 221…151 | 161…0 | АИР80В6 | 1,1 | 920 |
| ВКО-К-13-284-12к/40-7,1-1,5-1000 | 12 | 40 | 9700–15 400 | 235…186 | 161…0 | АИР90L6 | 1,5 | 935 |
| ВКО-К-13-284-12к/45-7,1-2,2-1000 | 12 | 45 | 11 600–16 800 | 244…214 | 144…0 | АИР100L6 | 2,2 | 940 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-7,1-0,37-750 | 12 | 17 | 2600–5400 | 96…23 | 91…0 | АИР80А8 | 0,37 | 700 |
| ВКО-К-13-284-12к/20-7,1-0,37-750 | 12 | 20 | 3200–7000 | 106…37 | 99…0 | АИР80А8 | 0,37 | 700 |
| ВКО-К-13-284-12к/25-7,1-0,37-750 | 12 | 25 | 4300–8300 | 111…53 | 97…0 | АИР80А8 | 0,37 | 700 |
| ВКО-К-13-284-12к/30-7,1-0,37-750 | 12 | 30 | 5600–9800 | 120…75 | 94…0 | АИР80А8 | 0,37 | 700 |
| ВКО-К-13-284-12к/35-7,1-0,55-750 | 12 | 35 | 6600–10 700 | 129…88 | 94…0 | АИР80В8 | 0,55 | 700 |
| ВКО-К-13-284-12к/40-7,1-0,75-750 | 12 | 40 | 7400–11 800 | 137…108 | 94…0 | АИР90LА8 | 0,75 | 705 |
| ВКО-К-13-284-12к/45-7,1-0,75-750 | 12 | 45 | 8800–12 900 | 142…125 | 84…0 | АИР90LА8 | 0,75 | 705 |
Расшифровка обозначения
ВКО-К-13-284-12к/30-7,1-N-n
| ВКО-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКО-К-13-284, мм
| Номер ВКО-К | h вала ЭД | A | B | D | H | H1 | D1 | n | d |
|---|---|---|---|---|---|---|---|---|---|
| 7,1 | 080-112 | 790 | 937 | 990 | 869 | 969 | 950 | 16 | 12 |
| 7,1 | 132 | 790 | 937 | 990 | 969 | 1069 | 950 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
| ВКО-К-13-284 исп.01 | вентилятор с встроенным обратным клапаном |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКО-К.
Где применяется
- Вытяжная вентиляция зданий с периодической работой вентилятора
- Помещения, где недопустим обратный ток холодного воздуха
- Производственные, складские и общественные здания
- Сельскохозяйственные объекты
Как подобрать
- Расход определяйте по воздухообмену помещения, давление — по сопротивлению сети до вентилятора (для бесканальной установки — 50–100 Па)
- Номер вентилятора должен соответствовать стакану СМК/СМКУ и переходнику ПО-СМК
- Для отапливаемых зданий предусматривайте обратный клапан или утеплённый стакан СМКУ
- На кровлях с уклоном применяйте стакан СМКУ-Р под нужный угол
- Двигатель выбирайте с запасом 10–15 % от расчётной мощности
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКО-К-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
